ПВХ профиль REHAU Delight с алюминиевыми накладками

Алюминиевые профили системы «СОФОС Тандем» выполняют роль декоративных и защитных накладок с накладными створками на готовые

 рамные/створочные части оконных и балконных дверных блоков(накладок на допы нет.) системы профилей Rehau Delight Design. 5 камерный.

Технологически возможно изготовление только окон прямоугольной конфигурации и без применения штульповых соединений.

Также нецелесообразно изготовление неоткрывающихся окон, наличие глухих частех крайне не рекомендуем..

Алюминиевые накладки крепятся к ПВХ профилям с использованием монтажных клипсов.

Накладные створки крепятся к ПВХ профилям створок посредством петель и защелок.

Импост в створку не устанавливаем ! так как установить на него накладку невозможно

Возможность изготовления оконных и балконных дверных блоков с накладными створками помимо изменения декора,

позволяет получить готовые окна с более высокими звукоизоляционными и теплоизоляционными характеристиками, а

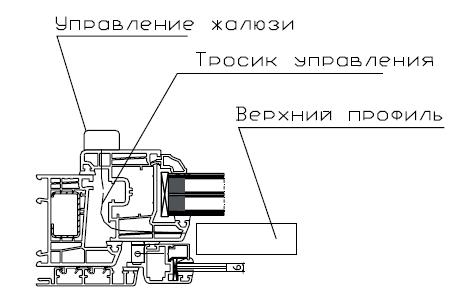

также встроить стандартные жалюзи между рамами, что защищает их от внешнего воздействия.

Сопротивление теплопередачи Rопр = 0,89 м2 °С/Вт

Звукоизоляция – 41,0 дБА, что обеспечивает снижение внешнего шума городского транспорта на 43 ÷ 46 дБ.

Основной цвет профиля – белый по RAL 9016 Возможна  ламинация

Строительная глубина ПВХ 70мм.+Нкладка на раму AL 14мм

5-камерная система профилей.

Система уплотнений 2-х контурная, уплотнения по притворам.

Нахлест уплотнений в притворе 7мм снаружи, 8мм внутри.

Зазор притвора 3-4мм снаружи и внутри.

Расстояние от края рамы до оси фурнитурного паза 13мм.

Размер непрозрачной части 109мм (комбинация рама+створка Z57).

Сопротивление теплопередачи Rо пр = 0,8 м2 °С/Вт.

Основной цвет профиля – белый (RAL 9016)

Возможна ламинация профиля .

Общие рекомендации по максимальным размерам изделий.

Максимальная площадь изделия – 6 м (белое); 4 м (цветное);

Максимальная длина профиля – 3 м (белое); 2,5 м (цветное);

При больших размерах, соединения коробок должны быть выполнены с использованием компенсирующих профилей

Расчетная масса створок не должна превышать 80 кг для изделий белого цвета и 60 кг других цветов.

Ограничения по минимальным  размерам:

С гарантией

Ширина поворотной створки – минимум 330мм, если высота – не менее 390мм;

Ширина пов/откидной створки – минимум 390мм, если высота – не менее 540мм;

Минимальный размер "глухой"  рамы – 250х350мм;

Минимальная длина импоста 230 мм

Без гарантии

Минимальный размер поворотной створки– 260х390мм;

Минимальный размер пов/откидной створки– 330х540мм;

Минимальный размер "глухой"  рамы – 230х350мм;

Минимальная длина импоста 150 мм

Ограничения по максимальным размерам створки:

• поворотно/поворотно-откидная створка ( ШИРИНА х ВЫСОТА):

см. диаграммы по профилю

• фрамуга:
• см. диаграммы по профилю

Фурнитура

Доп. профиля

Фурнитура

Доп. профиля
