Руководство по монтажу подоконной доски.



Подоконник устанавливается под оконный блок в наружных вертикальных строительных ограждающих конструкциях жилых,

общественных, промышленных зданий (сооружений) с внутренней стороны помещения, и выполняет функции:

  • Декоративной облицовки и формирования нижней части проема оконного блока

(далее окна);

  • Используется в качестве эксплуатационной площадки для обслуживания окна;
  • Участвует в процессах теплообмена при переносе тепла от радиаторов отопления к окну.
  • Рекомендуется применять подоконные доски из Al профиля с антибактериальным покрытием в лечебных,
  • детских учреждениях для ограничения распространения различных типов (видов) бактерий;



При выборе иных (дополнительных) областей применения изделий, исходя из эксплуатационной целесообразности,

необходимо руководствоваться действующими строительными нормами и правилами, а также требованиями

технических условий на его изготовление.



    1. Монтаж подоконника должен осуществляться в соответствии с указаниями эксплуатационной документации,
    2. требований ГОСТ Р 52749 специализированными строительными фирмами или монтажными бригадами.

Окончание монтажных работ должно подтверждаться актом сдачи-приемки, включающим в себя гарантийные

обязательства производителя работ.

При проведении монтажных работ не допускаются:

    • механические повреждения изделий (образование остаточных деформаций, вмятин и др.);
    • изменения конструкции изделий, не предусмотренные конструкторской или эксплуатационной документацией;
    • - самостоятельный ремонт.
    1. Приемка изделий

При приемке изделия необходимо осмотреть на наличие повреждений в виде царапин, сколов, вмятин,

дефектов декоративного покрытия.

После снятия защитной пленки изделие осматривается с расстояния в 1 м при освещенности не менее 500 лк.

Поверхности изделий следует очистить от загрязнений и пыли с применением моющих средств, не вызывающих

повреждений защитных покрытий облицовок.

Не допускается применять для чистки и мытья поверхности подоконника абразивные материалы, например, песок,

щелочи и другие вещества, которые могут повредить защитное покрытие.

    1. После замера места установки подоконную доску следует запилить по размерам используя ручной или
    2. электроинструмент (электролобзик, маятниковую или сабельную электропилу и т.п.)

Место установки подоконника подготавливается согласно требованиям ГОСТ Р

52749

Предварительно обезжирив тыльную поверхность контакта подоконника обезжиривающим составом

подоконник устанавливается на колодки в нишу под окном. Затем необходимо прижать подоконник с усилием и

закрепить саморезами.  См. Рис.1.и Рис.2

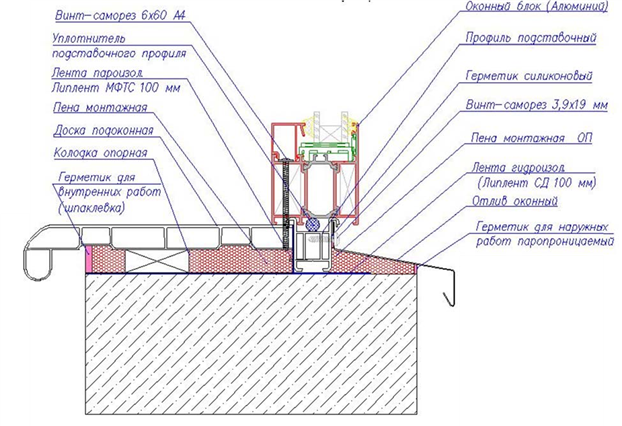

Рис.1 Сечение окна из алюминиевого профиля.

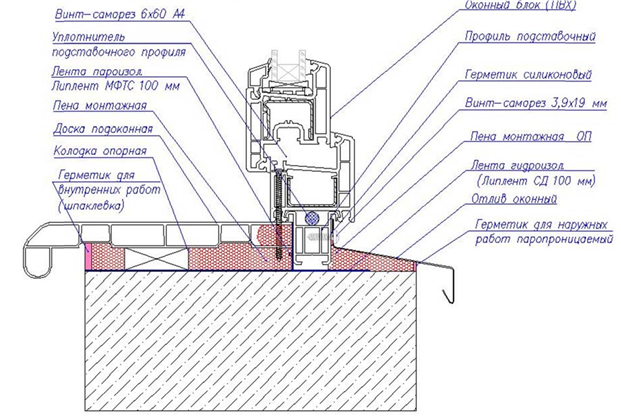

Рис.2 Сечение окна из профиля ПВХ.


Соединение подоконников между собой осуществляется с применением закладных произвольного угла и прямой стыковки рис 3

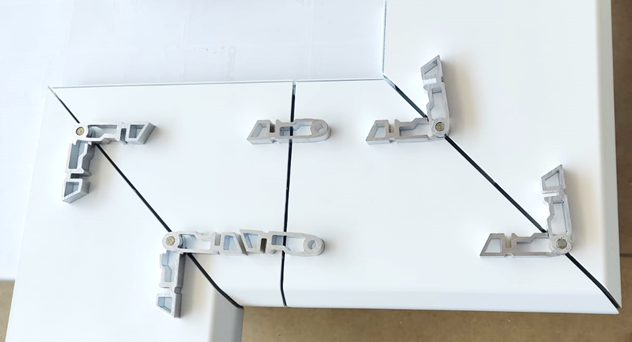

Рис.3 Фотография закладных

которые устанавливают во внутренние полости профиля подоконника рис 4 и фиксируют при помощи клея на полиуретановой основе или подобного на основе гибридных полимеров, эпоксидного двухкомпонентного быстро затвердевающего клея.

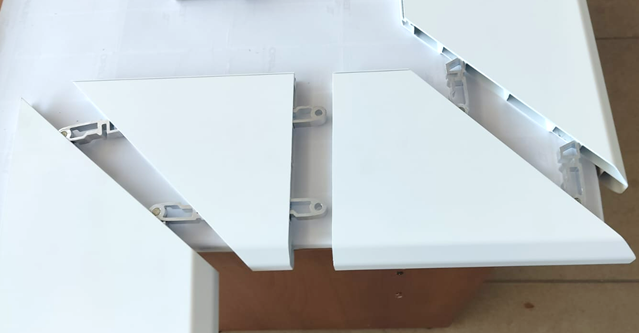

Рис.4. Фотография установки закладных


после установки закладных устанавливают стыковочные планки в пазы между подоконниками рис. 6 ,

максимально соединяя между собой рис 7.

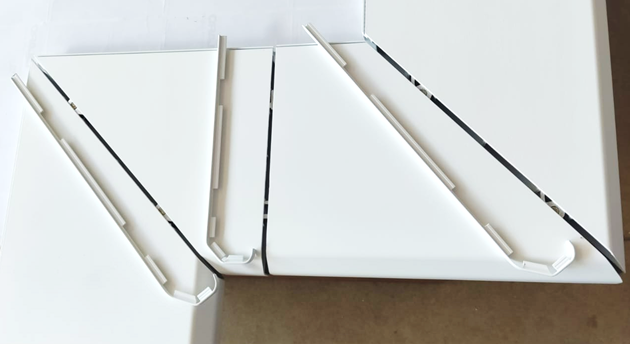

Рис.5. Фотография стыковочных планок

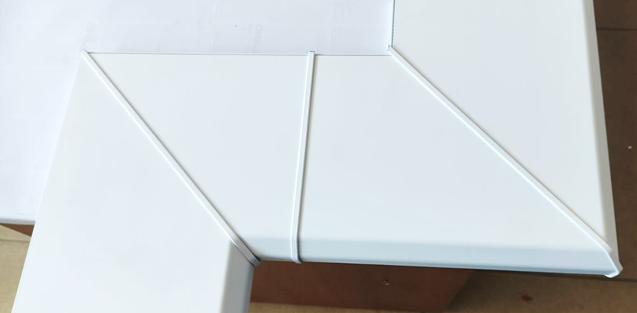

Рис.6. Фотография готового изделия


 В этом случае на производстве изготавливают подоконники с запилами под угол соединения.

Прямые же части изготавливают с припуском под прямой запил, который выполняет монтажник непосредственно на объекте. Угол соединения подоконной доски может быть произвольным, но две соединительные части должы иметь одинаковый угол запила.

Во избежание выступов и отклонений плоскостности на стыке необходимо применять правило, линейку и струбцины для фиксации изделий друг относительно друга до полной полимеризации клея.

Клей не должен выходить на лицевые поверхности подоконной доски. Остатки клея необходимо удалить соответствующими составами и ветошью до затвердевания клея.

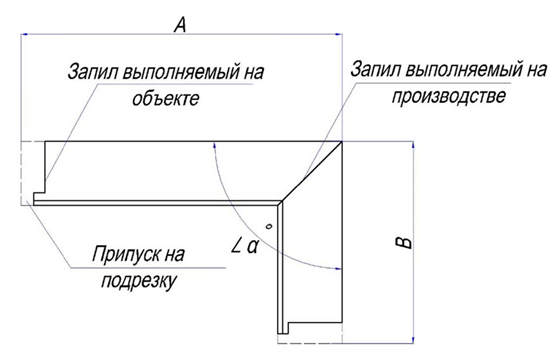

Соединение подоконника под углом. Рис.5.



Полость между подоконником и опорной поверхностью стены заполняется монтажной пеной.

После установки подоконника по возможности необходимо поставить гнет на 2- 5 часов

(в зависимости от применяемой монтажной пены или клея и согласно инструкции на ее использование).

Во избежание проникновения влаги в места стыка подоконника с профилем окна и откосами при необходимости

наносят силиконовый герметик см. Рис.1

4. Торцы подоконника закрываются торцевой крышкой. Имеется два вида торцевых крышек из ABS пластика Рис.6 и

алюминиевого сплава АД1Н Рис.7. Торцевая крышка подрезается по необходимому размеру и приклеивается

на торец подоконной доски.

Торцевая крышка из алюминиевого сплава поставляется окрашенной порошковой краской по заданию.

Рекомендуется использовать клей на полиуретановой основе для крышек из ABS пластика и эпоксидный

двухкомпонентный быстрозатвердевающий для крышек из алюминиевого сплава.

Для позиционирования торцевой крышки из алюминиевого сплава необходимо применять правило и угольник.

Фиксировать крышку  необходимо до полной полимеризации клея.

Клей не должен выходить на лицевые поверхности подоконной доски. Остатки клея необходимо удалить

 соответствующими составами и ветошью до затвердевания клея.

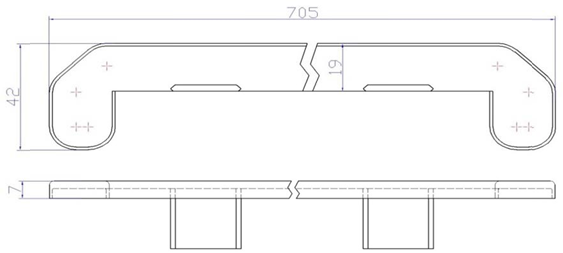

Рис.6 Торцевая крышка из ABS пластика

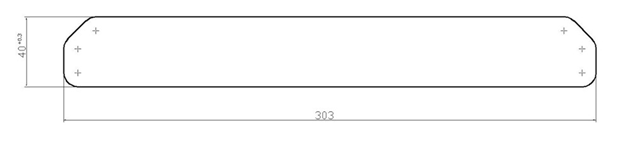

Рис.7 Торцевая крышка из алюминиевого сплава АД1Н


Эксплуатация изделия разрешена после полной полимеризации клея. Время полной полимеризации

указано в характеристиках на материалы.



5. При монтаже подоконной доски в составе оконных блоков должны учитываться требования

действующих строительных норм и правил, а также – ГОСТ 26433.1, ГОСТ 26433.2, ГОСТ 26607 и ГОСТ 23616.

Все работы по монтажу и ремонту подоконника должны осуществляться в соответствии со СНиП 12.03,

СНиП 12.04 и инструкциями по технике безопасности, утвержденными в установленном порядке.
