Фурнитура Футурусс со скрытыми петлями

для прямоугольных ПВХ окон поворотно/откидного открывания.

Запор основной, поворотно-откидной, центральный

без смещения ручек.

Для оконных створок дорнмасс15.


 Допустимые размеры поворотно/откидных створок



Минимальная высота створки по фальцу

при использовании стандартных угловых передач

и центральным расположением ручки



530мм

Максимальная высота створки по фальцу

2400 мм

Минимальная ширина створки по фальцу при использовании стандартной угловой передачи


400мм

Максимальная ширина створки по фальцу

1400мм

Максимальный вес створки

130кг

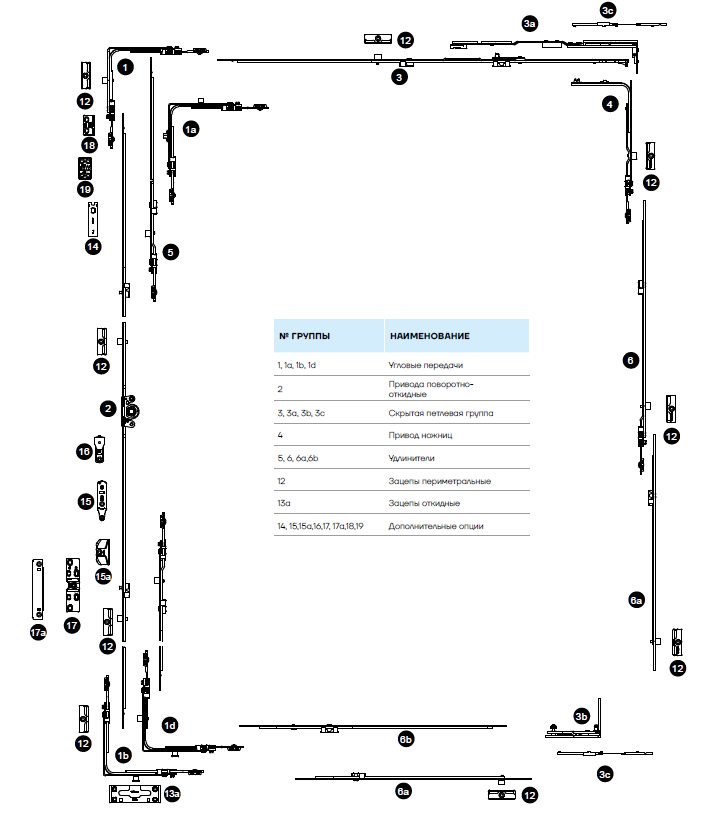

Основные элементы поворотно/откидной ствоки со скрытыми петлями

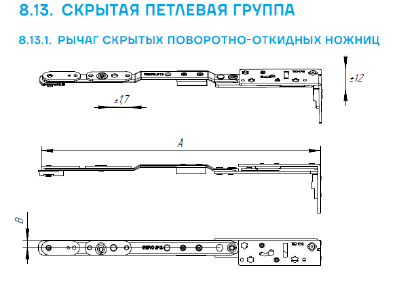

-Устанавливается на верхнюю часть рамы

-Реализуют функцию откидывания и запирания при работе в паре со скрытыми поворотно-откидными

   ножницами SNO необходимой длины (в зависимости от профильной системы)

- Подразделяются на правые и левые

- Для оси паза 9 мм и 13 мм.

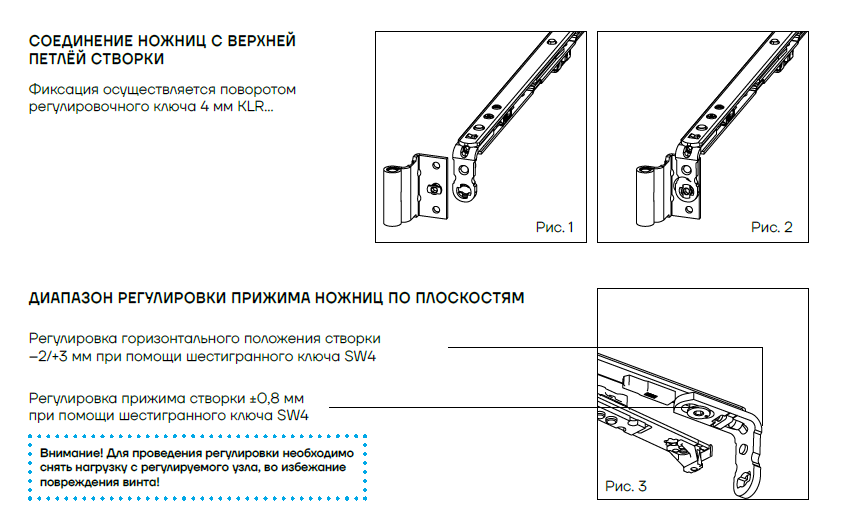

- Регулировка производится ключом SW4.

- Регулировка прижима к раме ±1,2 мм

- Регулировка створки по горизонтали ±1,7 мм

- Гальваническое покрытие серебристого или чёрного цвета

- Максимальный вес створки до 130 кг

- Максимальный угол открывания 100°

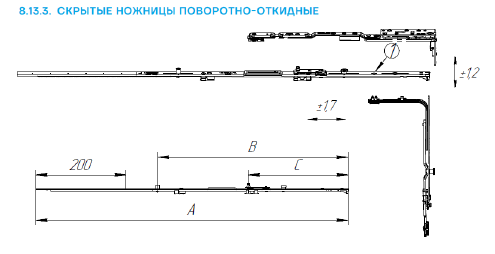

-Устанавливается на верхнюю часть створки

-Реализуют функцию откидывания и запирания при работе в паре с рычагом

  скрытых п/о ножниц RSNO.313 и RSNO.413 (в зависимости от профильной системы)

- Универсальные - для левого и правого открывания

- Продлеваются специальным приводом ножниц ХPNВ.S.200-1 или PNF.S.V.200-1

- На окнах с высотой фальца менее 700 мм могут быть использованы без привода ножниц.

В таком случае применяется саморез в положении 1 (см.рис.).

- Ширина планки 15,9 мм

- Находится в среднем положении (положение поворота)

- Интегрированная защита от захлопывания в откинутом положении створки

- Встроенный стандартно блокиратор неправильного открывания в положении «откинуто» - Регулировка производится ключом SW4.

- Регулировка прижима к раме ±0,8 мм

- Расстояние от створки до рамы в откинутом положении приблизительно 135-140 мм (в зависимости от профильной системы)

- Гальваническое покрытие серебристого или чёрного цвета

- Максимальный вес створки до 130 кг

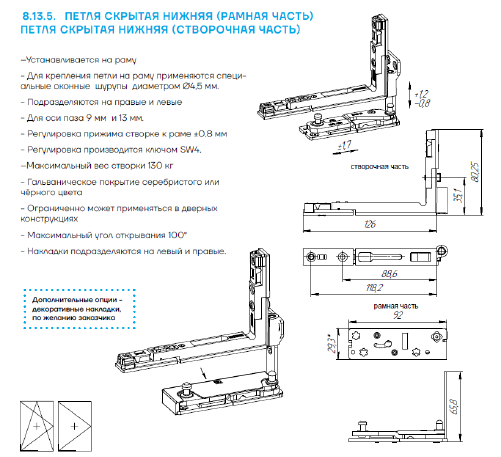

-Устанавливается на раму

-Предназначен для удержания скрытой петли в горизонтальном положении на раме

- Подразделяются на правые и левые

- Универсален. Применяется для профильных ПВХ -систем 9 мм и 13 мм

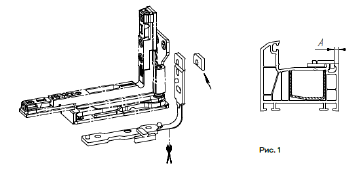

- Выбор подкладки зависит от профиля (см. рис. 1)

-При необходимости подкладку можно подрезать (см. рис. 1)

- Выполнен из материала ХХΙ века – капролона

- При необходимости отломить кончик подкладки при установке верхнего рычага

   скрытых ножниц, а также при использовании усилителя на нижней скрытой петле.

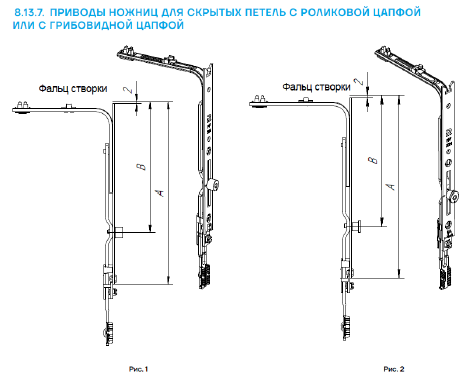

-Устанавливается на створку

-Предназначен для передачи хода фурнитуры от скрытых ножниц на вертикаль створки

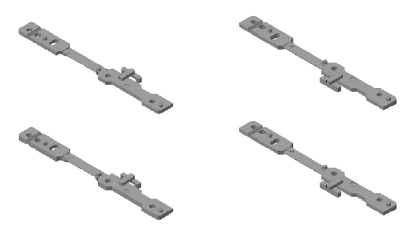

- Варианты исполнения с простой роликовой цапфой (рис. 1) и взломоустойчивой с грибовидной цапфой (рис. 2)

- Надежное трехточечное соединение с ножницами

- Регулировка прижима створке к раме ±0,8

- Ширина планки 15,9

- Возможность продления с помощью удлинителей(см. схему обвязки)

- Находится в среднем положении цапф (положение поворота)

- Имеется элемент фиксации в фурнитурном пазе

- Гальваническое покрытие серебристого или чёрного цвета

- Специально разработан для применения со скрытыми петлями
