Правильный монтаж конструкции является обязательным условием обеспечения высоких потребительских свойств изделия.

В Инструкции приведены рекомендуемый порядок выполнения и описание типового процесса монтажа подъемно-раздвижной конструкции ALT SL160.

Все существующие нормы и правила, распространяющиеся на монтаж подъемно-раздвижных конструкций, должны неукоснительно соблюдаться.


1. Меры безопасности


- Прочтите и полностью ознакомьтесь с монтажной инструкцией перед началом работы.

- Не работайте в одиночку. Требуются два или более человека. Используйте безопасные способы подъема

  крупногабаритных и тяжелых конструкций.

- Соблюдайте осторожность при обращении со стеклом. Сломанное или потрескавшееся стекло может

  вызвать серьезные травмы.

- Используйте защитное снаряжение (например, защитные очки, перчатки, защитные наушники и т. д.).

- Используйте безопасные ручные-/электроинструменты и соблюдайте инструкции по эксплуатации.

- Будьте осторожны при выполнении монтажных работ на высоте.

- Монтаж подъемно-раздвижной конструкции должен производить только квалифицированный персонал,

  знающий конструкцию и технологический процесс монтажа конструкции, прошедший обучение и   инструктаж по технике безопасности.

  При выполнении монтажных работ следует неукоснительно выполнять дей-ствующие на циональные правила и нормы, касающиеся безопасности работ.

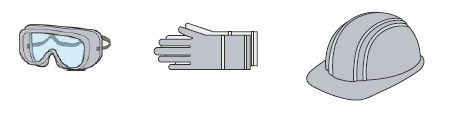

Средства защиты


2. Требования к проемам помещения


Подготовленные проемы должны отвечать следующим требованиям:

- Проемы должны иметь прямоугольную форму.

- Поверхности плоскостей обрамления проема должны находиться в одной плоскости и быть ровными и гладкими, без наплывов штукатурного раствора и трещин.

- Отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 0,5 мм/ м, но не более 3 мм/м.

- Пространство, необходимое для монтажа конструкции, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.


3. Правила установки и крепления рамы подъемно-раздвижной конструкции:


- Рама должна быть расположена симметрично относительно вертикальной оси проема.

- При монтаже дверной рамы ее составляющие должны быть выставлены по уровню в вертикальных и горизонтальных плоскостях.

- Нижняя опорная часть рамы должна прилегать к полу проема по всей длине. Допускаются местные зазоры не более 5 мм

   и уклоны общим отклонением от горизонтальности не более 5 мм, которые должны быть устранены путем установки прокладок в области точек крепления;

- Разность длин диагоналей, замеренная по крайним точкам дверной рамы, не должна превышать 2 мм;

- Рама должна быть надежно закреплена и не представлять потенциальной опасности для жизни и здоровья людей.

  Выбор крепежных элементов осуществляется в зависимости от характеристик материала проема.

  Винты должны быть изготовлены из стали с антикоррозионным покрытием толщиной не менее 9 мкм.

   Класс прочности винтов не ниже 5.6. Все крепежные детали должны быть стойкими к коррозии.


4. Монтаж подъемно-раздвижной конструкции


Перед монтажом конструкции произведите визуальный осмотр изделия на предмет:

- правильности заказанного продукта (размер, схема открывания, цвет, фурнитура, остекление и т. д.);

- целостности элементов конструкции и наличия полной комплектации.

- отсутствие раскрытых угловых соединений, трещин, отверстий, отсутствующих участков и/или других

  повреждений. Перед монтажом конструкции проем и черновой (чистовой) пол в помещении должны быть полностью готовы.


  Следует обеспечить надлежащую гидроизоляцию, пароизоляцию и эффективное утепление монтажного шва согласно проектной документации.

В том случае, если в процессе монтажа в помещении проводятся строительные работы, конструкцию следует защитить от брызг строительного раствора,

цемента, гипса, агрессивных и едких веществ (кислот и щелочей), окрасочных материалов и т.п.




5. Наладка, опробование и проверка изделия


После завершения монтажных работ с профилей удалить защитную пленку.

Загрязненные участки конструкции очистить. Мойка производится чистой водой или неагрессивными моющими растворами

с использованием губки или мягкой ветоши.

Не применять абразивные чистящие средства или средства, содержащие спирты.

Работоспособность подъемно-раздвижной створки должна проверяться пятикратным выполнением цикла

«подъем-створку отодвинуть-створку задвинуть-опускание» всех активных створок конструкции.

Для подъемно-раздвижных конструкций с электродвигателем дополнительно проводится проверка работы автоматики на всех запрограммированных режимах.

Полное удаление защитной пленки необходимо произ-вести сразу же после окончания монтажа конструкции.


6. Сдача смонтированного изделия


Сдача Заказчику смонтированного изделия производится в следующем порядке:

- представителем Организации, смонтировавшей изделие, производится полная демонстрация функциональной

   работоспособности подъемно-раздвижной конструкции;

- производится заполнение эксплуатационной документации.
