Алюминиевые системы Reynaers

CS 77 - термически улучшенная трехкамерная оконно-дверная система, отличающаяся оптимальным сочетанием безопасности и комфорта.

ПРОФИЛЬНАЯ СИСТЕМА CS77

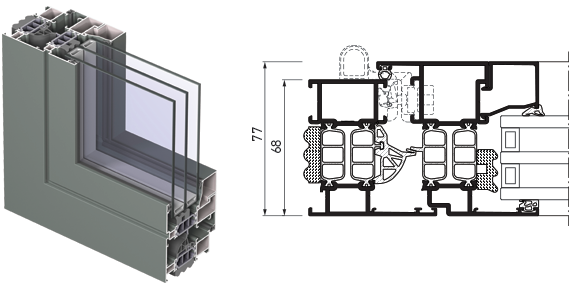

CS 77 – термически улучшенная трехкамерная оконно-дверная система, отличающаяся оптимальным сочетанием безопасности и комфорта. Термомост, армированный полиамидными волокнами, ребрами жесткости, создающими дополнительные камеры, гарантирует высокий уровень термоизоляции. Система доступна в нескольких вариантах, которые соответствуют современным архитектурным стилям, обеспечивая решения для всех типов окон и дверей, открывающихся как вовнутрь, так и наружу. Двойной контур уплотнения между рамой и створкой, а также заниженный уровень дренажа обеспечивают исключительную ветро- и водонепроницаемость.

Возможна двусторонняя покраска в различной цветовой гамме.

Максимальный размер окна: ширина – 1700 мм, высота 2400 мм


CS77 - окна


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВАРИАНТ ИСПОЛНЕНИЯ ФУНКЦИОНАЛЬНЫЙ РЕНЕССАНС СКРЫТАЯ СТВОРКА

минимальная видимая ширина окна внутреннего открывания, мм рама 51 51 76
створка 33 33 не видна
минимальная видимая ширина двери внутреннего открывания, мм рама 67 - -
створка 77 - -
общая глубина окна, мм рама 68 77 68
створка 77 86 72.5
высота фальца, мм 25 25 18.5
остекление, мм до 52 до 52 до 49
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
звукоизоляция Rw (C; Ctr) < 42 (-2; -4) dB, в зависимости от типа остекления cs5.png
Декоративный оконный
профиль для
горизонтального импоста.
воздухонепроницаемость до 600 Па (класс 4)
стойкость к взлому WK 2 – WK 3 (по европейскому стандарту ENV 1627-1630)
коэффициент теплопроводности Uf > 1,60 Вт/м2К, в зависимости от комбинации рама/створка, Uf < 1,0 Вт/м2К для HI+
водонепроницаемость до 900 Па (класс Е900)
сопротивление ветровой нагрузке до 2000 Па (класс 5)

CS77 - ДВЕРИ

Система CS 77 позволяет конструировать двери для различных целей: балконные двери, входные группы. Кроме того, профиль двери с улучшенной термоизоляцией CS 77-HI+ имеет коэффициент теплопроводности U=2,1 Вт/м2К.

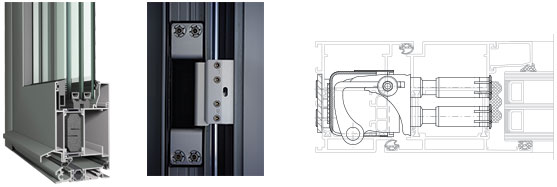

На двери в системах CS 77, CS 86-HI, CS 104
устанавливаются скрытые петли.

Габаритные двери (CS 77-HID) для помещений с высокой интенсивностью движения, также подходят для автосалонов и ресторанов
Дверь с добавочным цокольным профилем для повышения прочности
Дверь с добавочным цокольным профилем для повышения прочности

CS77 - FP - Окна и двери

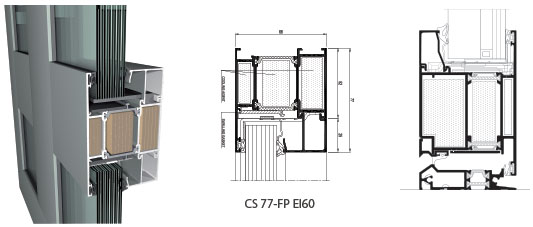

Огнеупорная система CS 77-FP (степени огнестойкости EI30 и EI60) была разработана на основе уже существующего профиля и комплектующих CS 77 для окон и дверей. Огнеупорность системы достигается благодаря специальному охлаждающему материалу в камерах профиля и применению самоклейких и вспучивающих уплотнителей.

Нет необходимости в герметизации этих уплотнителей, что сокращает время сборки и уменьшает себестоимость.

В своем системном ряду огнестойкая система CS 77 доступна как одно- и двухдверная система наружного открывания, двери аварийного выхода, комбинируется как с установленными элементами окна, так и с застекленными перегородками.

Этот обширный диапазон конфигураций предлагает огромный ряд вариантов и комбинаций для архитекторов. Более того, доступен большой выбор аксессуаров и замков.

Максимальный размер двери: ширина – 1200 мм,
высота – 2400 мм


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВАРИАНТ ИСПОЛНЕНИЯ CS 77-FP EI30 CS 77-FP EI30
высота фальца, мм 25 25
остекление, мм от 15 до 49 от 23 до 49
метод остекления с применением EPDM* с применением EPDM*
классификация огнестойкости EW30, E30, EI30 EI45, EW60, E60, EI60
Эксплуатационные ХАРАКТЕРИСТИКИ
тест европейского стандарта EN 1364-1
EN 1634-1
EN 1364-1
EN 1634-1
стандарт классификаций EN 13501-2 EN 13501-2

*этиленпропилендиеновый каучук


CS77 - BP - Окна и двери

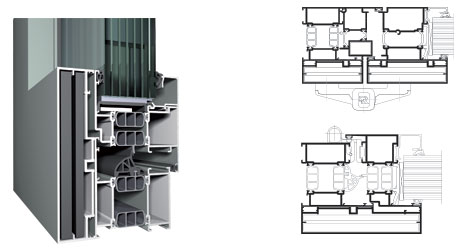

CS 77-BP – система, разработанная на основе CS 77, позволяет изготавливать пуленепробиваемые окна и двери, отвечающие самым строгим европейским стандартам.

Максимальный размер двери: ширина – 1100 мм, высота – 2400 мм.
Максимальный размер окна: ширина – 1300 мм, высота 2000 мм.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ПУЛЕНЕПРОБИВАЕМАЯ
минимальная видимая ширина окна внутреннего открывания, мм рама 128
створка 0
минимальная видимая ширина двери внутреннего открывания, мм рама 77
створка 77
общая глубина окна, мм рама 97
створка 77
высота фальца, мм 25
остекление, мм до 63
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
звукоизоляция Rw (C; Ctr) < 42 (-2; -4) dB, в зависимости от типа остекления
воздухонепроницаемость до 600 Па (класс 4)
стойкость к взлому WK 2 (по европейскому стандарту ENV 1627-1630)
коэффициент теплопроводности Uf > 1,94 Вт/м2К, в зависимости от комбинации рама/створка
водонепроницаемость до 900 Па (класс Е900)
сопротивление ветровой нагрузке до 2000 Па (класс 5)
